Схемы подключения радиаторов отопления - обзор схем подключения

Существует три схемы подключения радиаторов отопления: одностороннее, перекрестное и нижнее. Выбор в пользу той или иной схемы подключения зависит главным образом от схемы системы отопления. Поэтому способ подключения радиаторов как правило определяют на этапе проектирования системы отопления.

Односторонняя схема подключение радиатора отопления

Эта схема подключения применяется при вертикальной схеме отопления. Вертикальная схема отопления состоит из вертикальных стояков в каждом помещении. К этим вертикальным стоякам и подключают радиаторы. Такая схема системы отопления, как и схема подключения радиаторов применяется в городских квартирах.

Односторонняя схема подключения
Рис.1.

Особенностью такой схемы подключения радиаторов отопления является то, что при этой схеме радиаторы работают на полную мощность заявленную производителем. Однако следует учесть, что если число секций будет превышать 15, то эффективность работы радиатора будет падать. В этом случае целесообразно выбрать перекрестную схему подключения.

Так же следует отметить, что целесообразно примять байпас это перемычка между подачей (верхней трубой) и обраткой (нижней трубой) см. фото. Байпас позволяет устанавливать регулирующую арматуру, благодаря которой можно по своему желанию регулировать температурой радиатора. При этом благодаря байпасу не будет нарушена система отопления у соседей снизу.

Перекрестная схема подключения радиаторов отопления

Перекрестная схема подключения отличается от односторонней тем, что трубы отопления подключаются с различных сторон радиатора. При этом подача подключается сверху, а обратка снизу. Если радиатор подключить наоборот, то будут большие потери в мощности.

Перекрестная схема подключения
Рис.2.

С помощью перекрестного подключения радиатора решается проблема большого количества секций. Эта схема подключения может быть реализована как при индивидуальной системе отопления загородного дома, так и в городской квартире.

Нижнее подключение радиаторов отопления

Эта схема подключения аналогична предыдущей за исключением того, что обе трубы подключаются в нижней части радиатора. Для традиционных радиаторов отопления такая схема подключения приводит к потери мощности порядка 10-15%. В основном эту схему применяют в загородных домах, где есть индивидуальная система отопления.

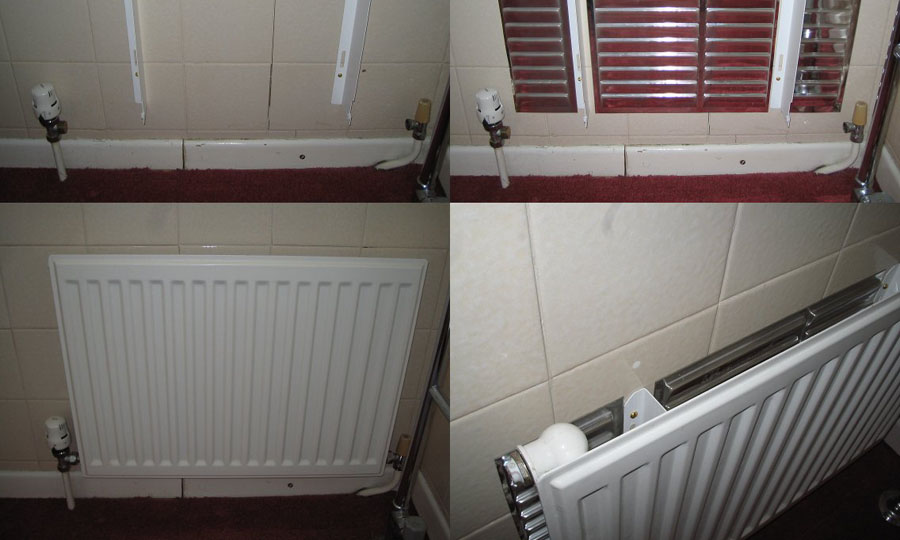

Нижнее подключение радиатора
Рис.3.

Основным достоинством этой схемы является то, что трубы отопления можно спрятать в пол или стену, что актуально для интерьера, и легко реализуемо в частном доме.

Кроме того для реализации такой схемы подключения радиаторов существуют специальные модели радиаторов, у которых предусмотрено нижнее подключение.

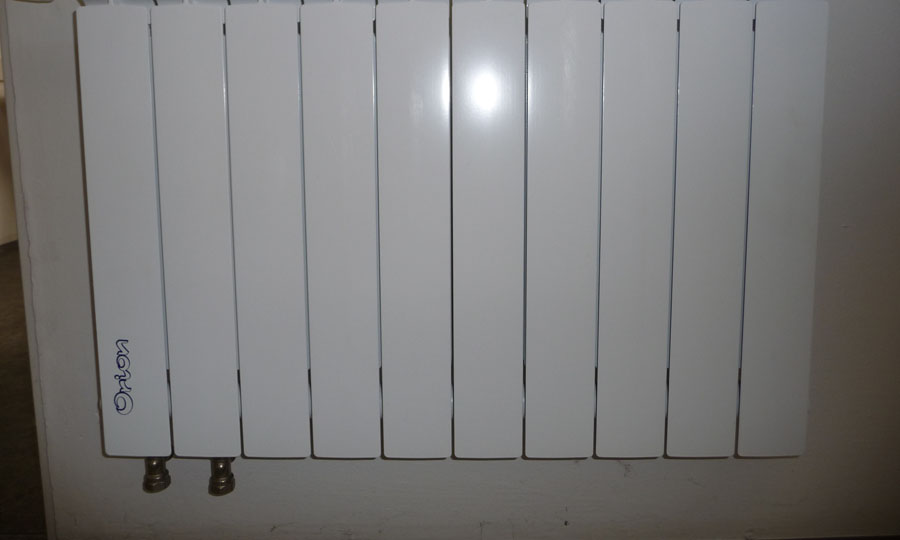

Нижнее подключение вариант 2
Рис.4.

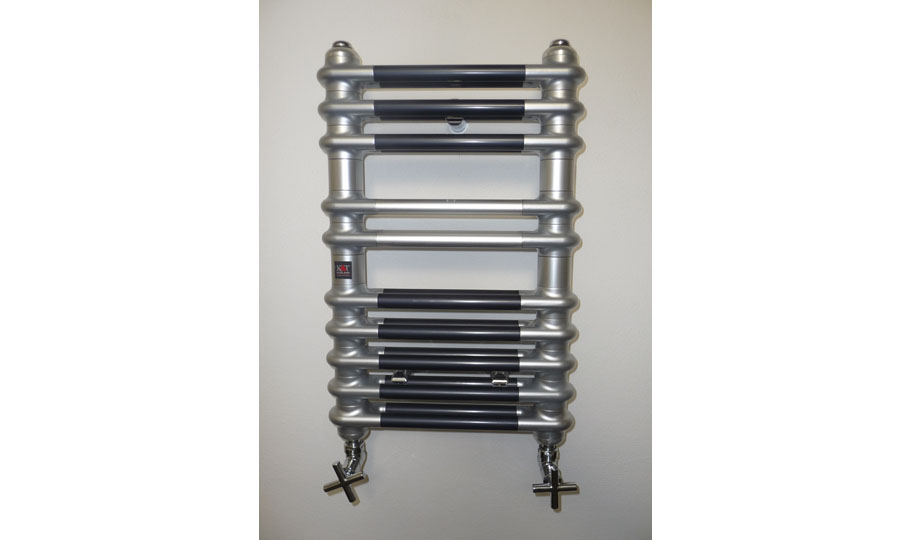

Так же следует упомянуть, что по данной схеме подключения выполняют установку большинства полотенцесушителей.

Подключение не стандартных радиаторов
Рис.5.
