Ремонт приставных колес на детском велосипеде

Если у вас остался велосипед от старших детей или вам просто кто-то его отдал, и вы собираетесь его использовать по прямому назначению, то, скорее всего с проблемой убитых приставных колес вероятнее всего столкнетесь. На мой взгляд, детский велосипед это не убиваемая вещь, но сказать про съемные колеса так нельзя. Они выходят из строя очень быстро. И если ваш ребенок еще не научился гонять на двух колесах, то кататься на велосипеде с неисправными приставными колесами ему будет тяжело.

Основная проблема приставных колес это погнутые кронштейны и болтающиеся колеса. Погнутые кронштейны исправить достаточно легко. Достаточно его просто отрехтовать молотком или вставив, например отвертку в отверстие под колесо выгнуть кронштейн и придать ему правильную форму.

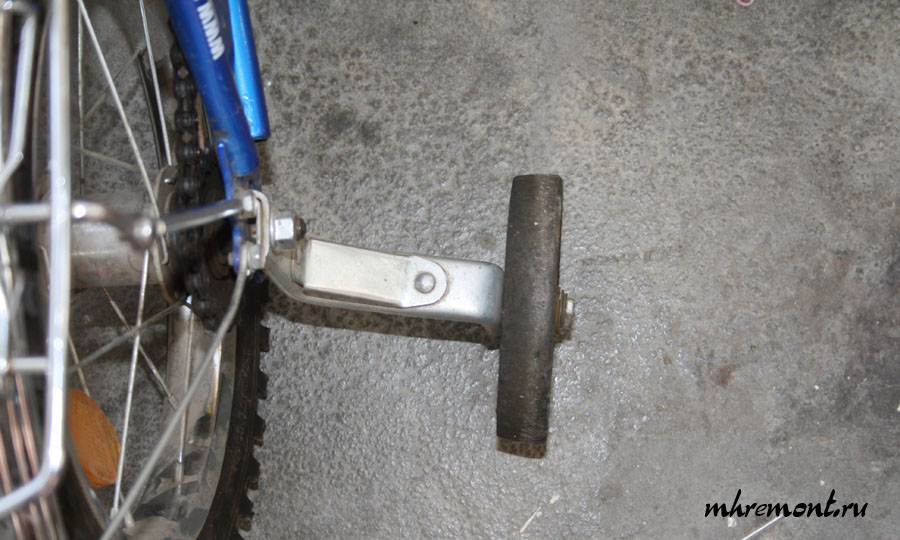

Приставные колеса
Рис.1. Приставные колеса

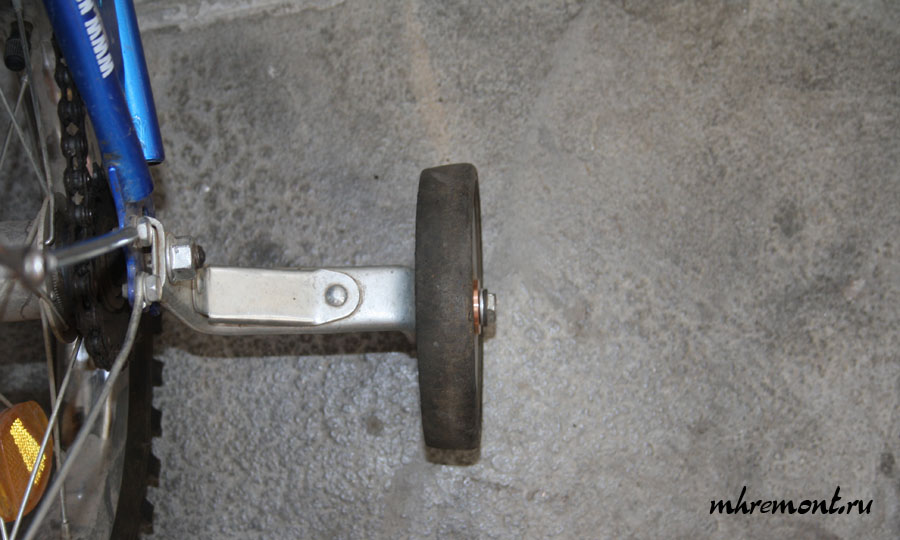

Приставное колесо
Рис.2. Приставное колесо

Сложнее исправить болтающие колеса. В моем случае люфт был очень приличный.

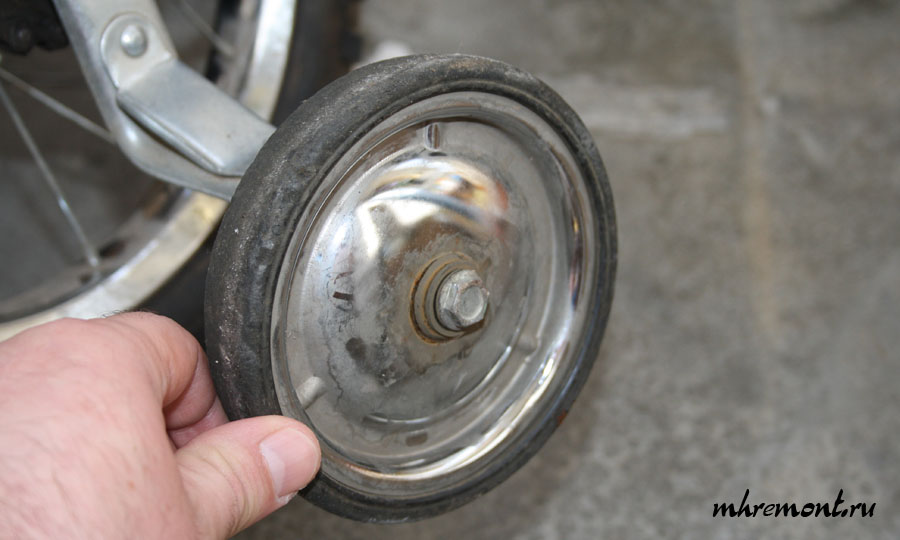

Сломаное колесо
Рис.3. Сломаное колесо

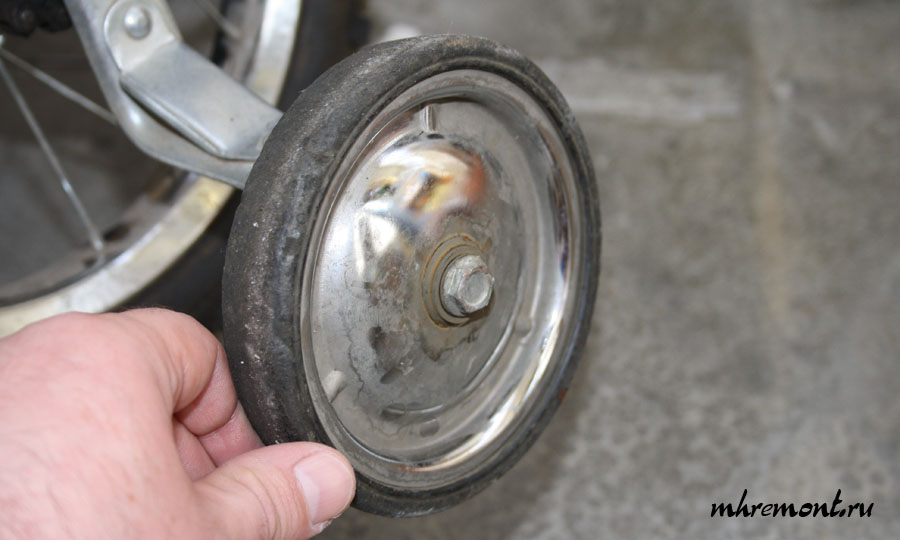

Болтающееся колесо
Рис.4. Болтающееся колесо

Вся проблема заключена во втулках, которые установлены в колесо. Они пластиковые и быстро изнашиваются. В результате образуется люфт. А колеса располагаются не параллельно друг другу а смотрят в разные стороны, тем самым сильно затрудняют катание на велосипеде.

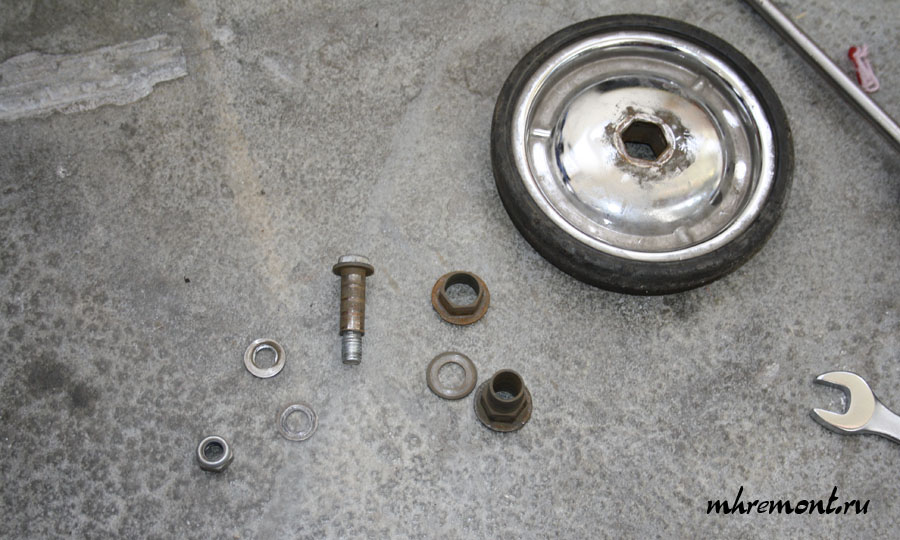

Колесо в разобранном виде
Рис.5. Колесо в разобранном виде

Поэтому ремонт сводится фактически к замене этих втулок. Вот чертеж деталей.

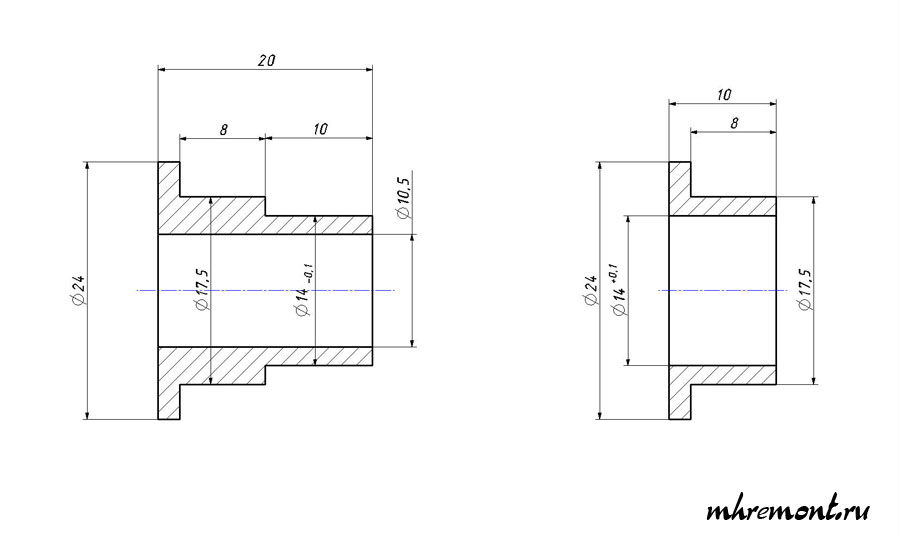

Чертеж втулки
Рис.6. Чертеж втулки

Спасибо брату, помог изготовить сами детальки. Теперь собираем колесо обратно. В случае необходимости заменяем испорченные шайбы.

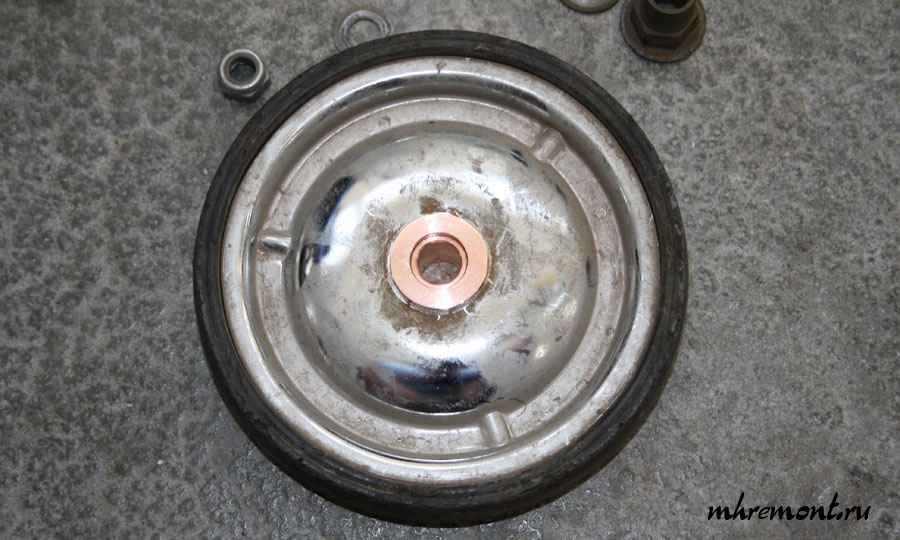

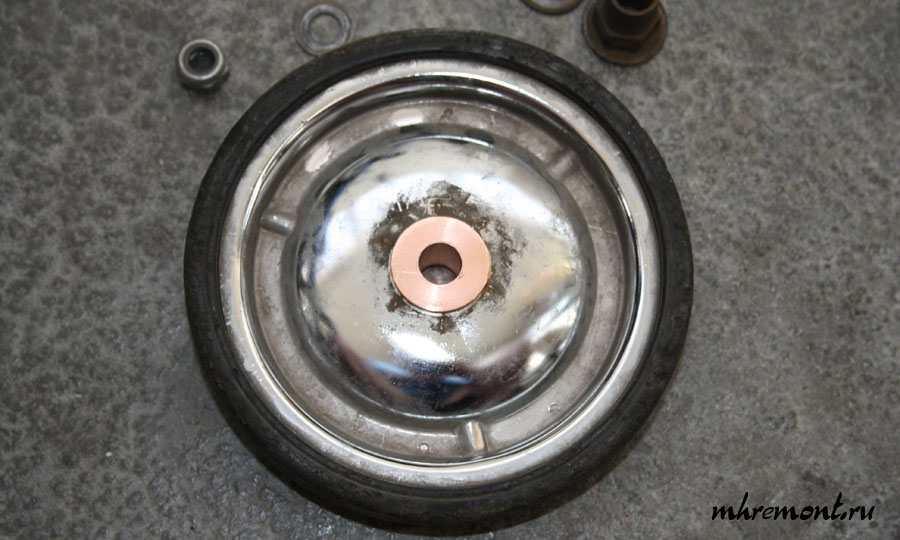

Устанавливаем втулку
Рис.7. Устанавливаем втулку

Втулка вид с другой стороны
Рис.8. Втулка вид с другой стороны

Все велосипед готов к катанию.

Устанавливаем колесо на место
Рис.9. Устанавливаем колесо на место

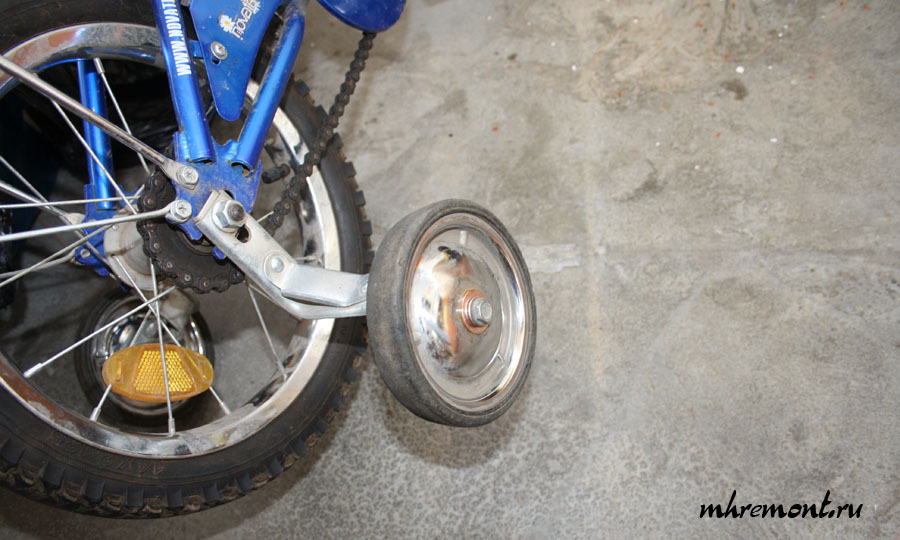

Отремонтированное приставное колесо
Рис.10. Отремонтированное приставное колесо
