Кухонный гарнитур своими руками, проектирование, изготовление, сборка

Кухонная мебель – крайне необходимая и довольно дорогостоящий элемент интерьера. Значительно снизить затраты можно изготовив кухонный гарнитур своими руками. Благо проблем с приобретением фурнитуры и материалами для его производства нет, а различных проектов и вариантов дизайна просто огромно.

Проектирование кухни своими руками

Изготовление кухонного гарнитура начинают с проекта. Для проекта требуются габаритные размеры места, где она будет установлена. После чего можно начать подбирать составные элементы.

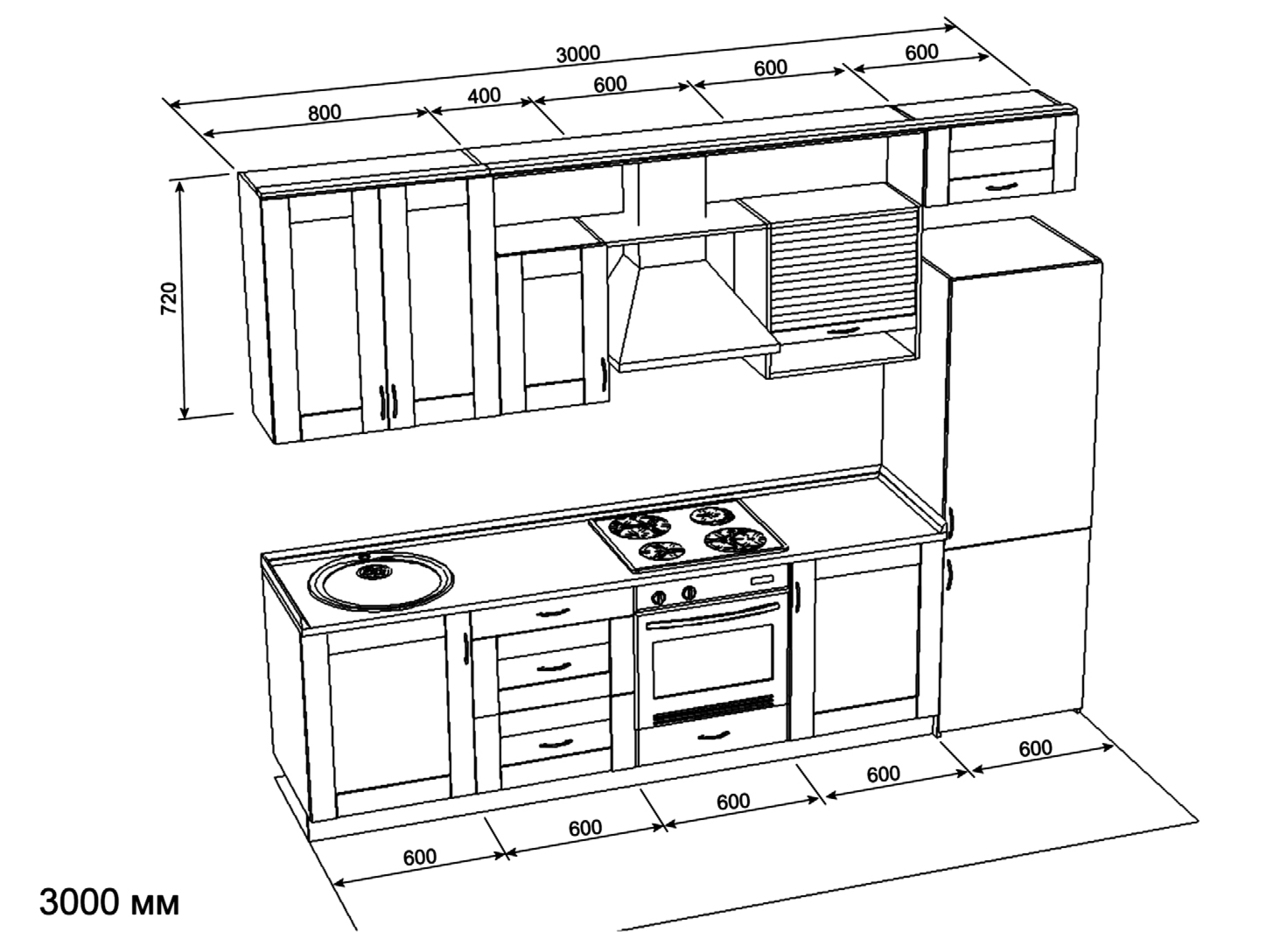

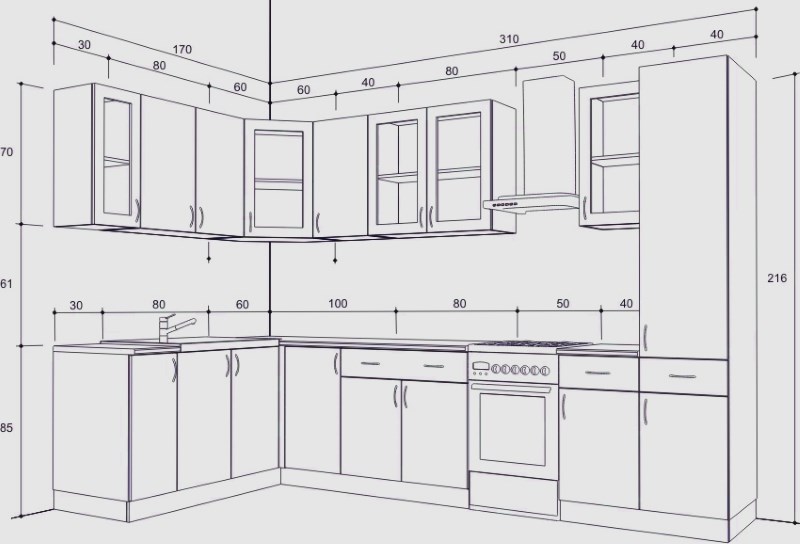

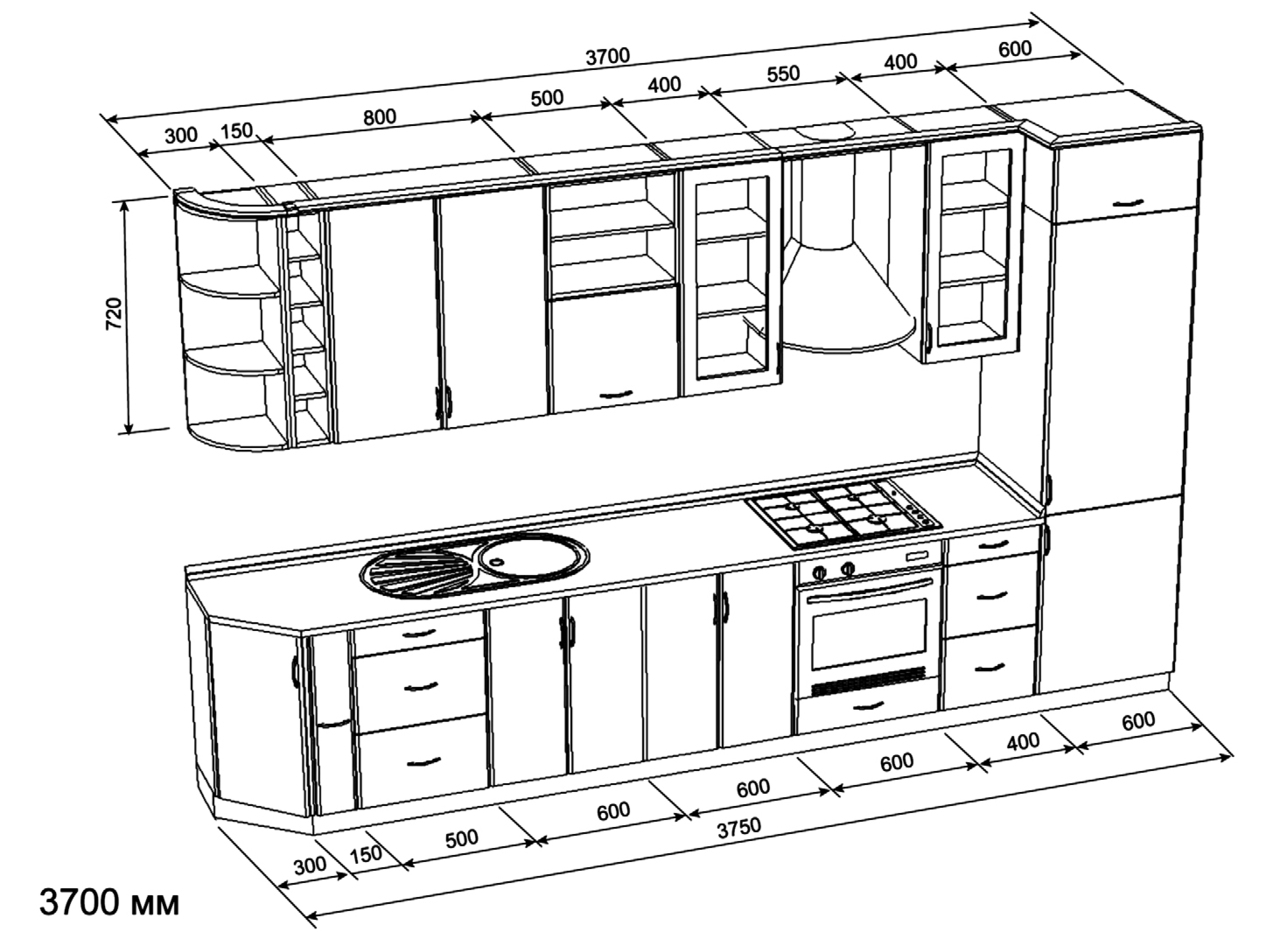

Чертеж кухонного гарнитура с размерами.
Рис.1. Чертеж кухонного гарнитура с размерами.

Кухонный гарнитур состоит из ящиков, в которых может быть различное наполнение, начиная с полок и заканчивая выдвижными корзинами. Для отделений как верхнего, так и нижнего рядов установлены стандартные размеры по ширине начиная с 15 см до 100 см, с шагом 5 см, т.е. 15, 20, 25, 30, 35 см и т.д. Знать их нужно для проектирования.

При подготовке проекта следует руководствоваться стандартными размерами, т.к. вся фурнитура изготавливается с их учетом.

Определяя компоновку следует принимать во внимание, что стандартная высота ящиков нижнего ряда составляет 72 см, верхних может быть 60, 72 или 90 см. Глубина нижнего ряда 55 см, верхнего 30 см.

Конечно изготавливая кухонной гарнитур своими руками можно устанавливать произвольные размеры, но тогда придется отказаться от готовых компонентов кухни (например, фасад), и все элементы изготавливать по индивидуально.

В том случае если стандартными ящичками не заполняется все пространство, отведенное под кухню, то в оставшимся месте делают либо полки по индивидуальным размерам.

Отличительной особенностью обладает угловой кухонный гарнитур. Угловой кухонный шкаф может быть нескольких вариантов: прямой (рис. 2) и с углом 135 градусов (рис. 3). Та же особенность относится и к верхнему ряду (рис. 4).

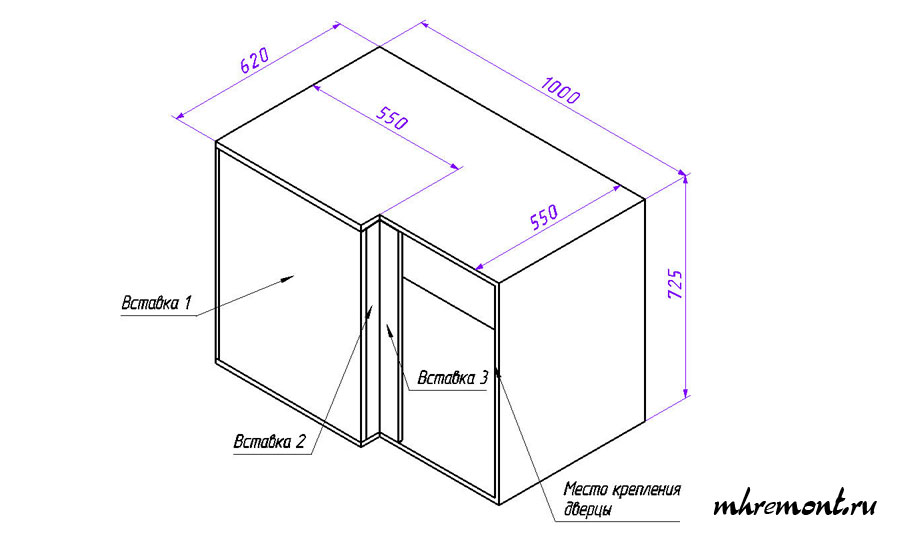

Прямой угловой кухонный шкаф чертеж. Нижний ряд.
Рис.2. Прямой угловой кухонный шкаф чертеж. Нижний ряд.

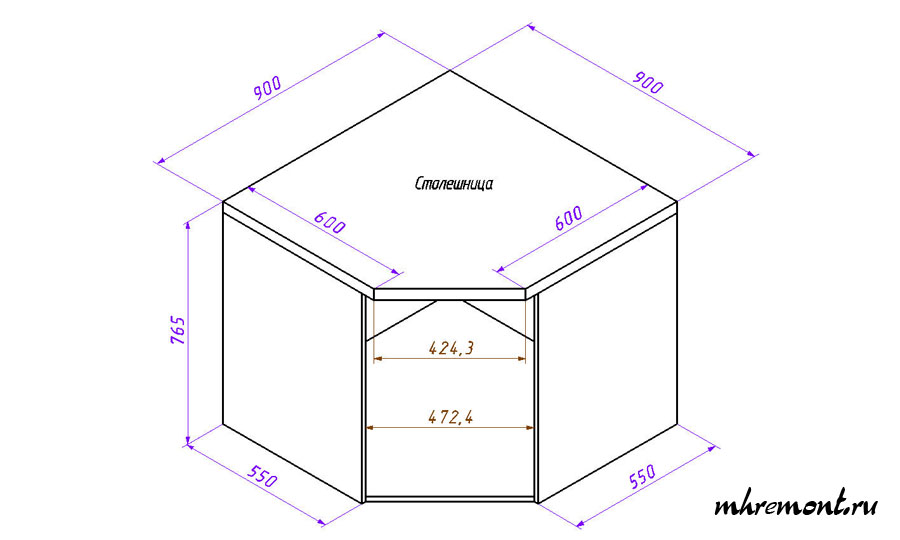

Угловой шкаф кухни чертеж. С углом 135 градусов.
Рис.3. Угловой шкаф кухни чертеж. С углом 135 градусов.

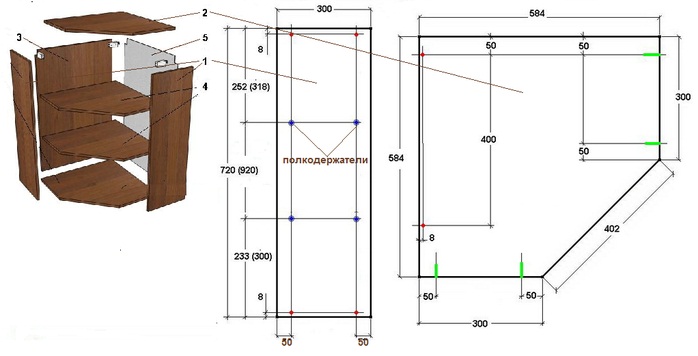

Угловой навесной кухонный шкаф чертеж.
Рис.4. Угловой навесной кухонный шкаф чертеж.

Угловая тумба под мойку (чертеж см. выше) часто используется если площадь помещения позволяет, для маленьких кухонь прямой шкаф. Таким образом, в прямой устанавливается прямоугольная или круглая мойка, в угловой – угловая или круглая.

Подготавливая проект мебели на кухню следует соблюдать следующие рекомендации:

  • Место под установку плиты должно быть равно ширине ее самой, обычно это 50, 60 см.
  • Для встроенной плиты шкаф должен быть шириной 60 см и глубиной не менее 55 см. Тоже относится и для духовки.
  • Пространство под вытяжку должно быть 60 см для встроенной и 90 для остальных типов.
  • Расстояние между вытяжкой и плитой должно быть не менее 70 см. Шкаф для встроенной вытяжки по высоте должен быть на 30 см меньше остальных.
  • Пространство под холодильник должно быть не менее 60 см.
  • Выкатные корзины устанавливаются в кухонные шкафчики только стандартного размера.

Как самому сделать кухню из ДСП

Сделать кухню своими руками из ДСП проще всего, так как этот материал можно назвать традиционным для такой мебели. Ламинированный ДСП, сокращенно ЛДСП, применяется толщиной 16 мм. Из ЛДСП делают все элементы кроме столешницы и фартука.

Фасады кухонных гарнитуров изготавливают из ЛДСП, из ДСП обклеенный пластиком (технология постформинг), и из МДФ.

Задняя стенка шкафов изготавливается из ДВП или ламинированного ДВП, толщиной 4, 6 мм.

Столешницу кухонного гарнитура изготавливают по технологии постформинг. Она может быть толщиной 28,32 и 38(40) мм.

Как построить кухню своими руками? Можно выделить три подхода. Первый - сделать все детали самостоятельно из плит ЛДСП, второй - изготовить их на заказ, третий - купить готовые элементы и собрать из них кухонную мебель. Готовые шкафы можно приобрести в таких магазинах как IKEA, Леруа Мерлен и др.

Наиболее экономичным и обладающий средней степени сложности это вариант, когда деталировка кухонных шкафов делается самостоятельно и все элементы изготавливаются на заказ, после чего сборка выполняется своими руками. Достоинство этого способа в том, что можно изготовить детали по индивидуальным размерам и одновременно неплохо сэкономить.

Для заказа деталей необходимо начертить кухню и определить все размеры, а также необходимость наклейки кромочного материала и наличие монтажных отверстий.

Раскрой кухни выполняется на основе следующих соображений. Размеры боковых стенок шкафов — это высота и глубина шкафчика. Размеры дна и крышки: ширина равна ширина шкафчика минус 32 мм, высота равна его глубине.

Кромка изготавливается из пластика толщиной 0,4 и 2 мм. Она необходима для защиты торцов плиты ЛДСП от влаги и механических повреждений. Ее желательно клеить на всех торцах деталей. В целях экономии кромочную ленту можно не применять на невидимых торцах.

Готовые отверстия под крепеж (присадка) сильно облегчают, но вносят дополнительные затраты на изготовление деталей. Если же экономия не на первом месте, то до как сделать распил кухни необходимо подготовить чертежи кухонных шкафов с деталировкой.

Столешница и фасад также, как и ящики могут быть изготовлены на заказ или приобретены готовые.

Сборка кухонной мебели своими руками

Сборку начинают с шкафчиков. Их детали соединяются с помощью конфирмата (рис.8). Отверстия под него сверлят, отступив от торца 8 мм, при толщине плиты 16 мм. Сборку удобно производить, используя специальное приспособление как на рис. 5. Его легко изготовить из обрезков своими руками. Для упрощения сверления отверстий под конфирмат удобно применять специальное сверло (рис. 6). Делать присадку можно в каждой детали отдельно для этого удобно пользоваться кондуктором (рис. 7).

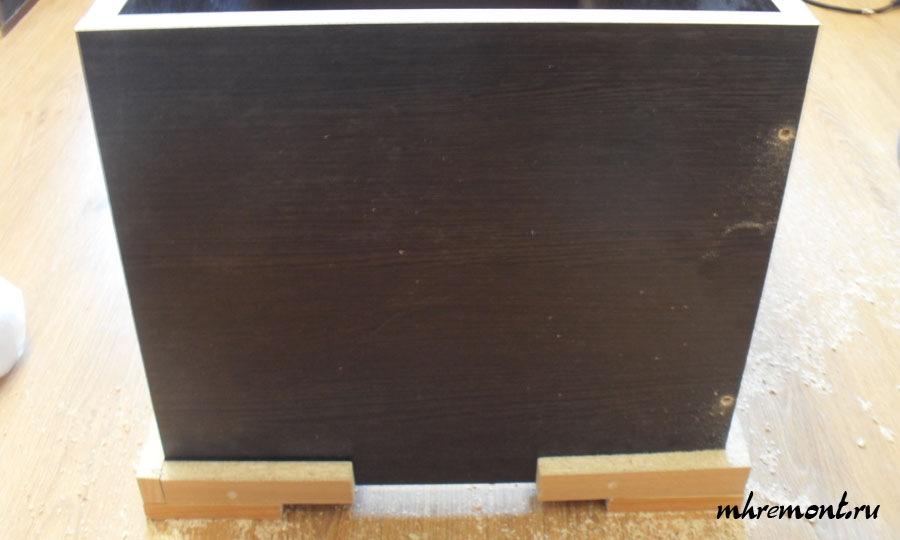

Сверление отверстий под конфирмат с применением самодельного приспособления для сборки.
Рис.5.

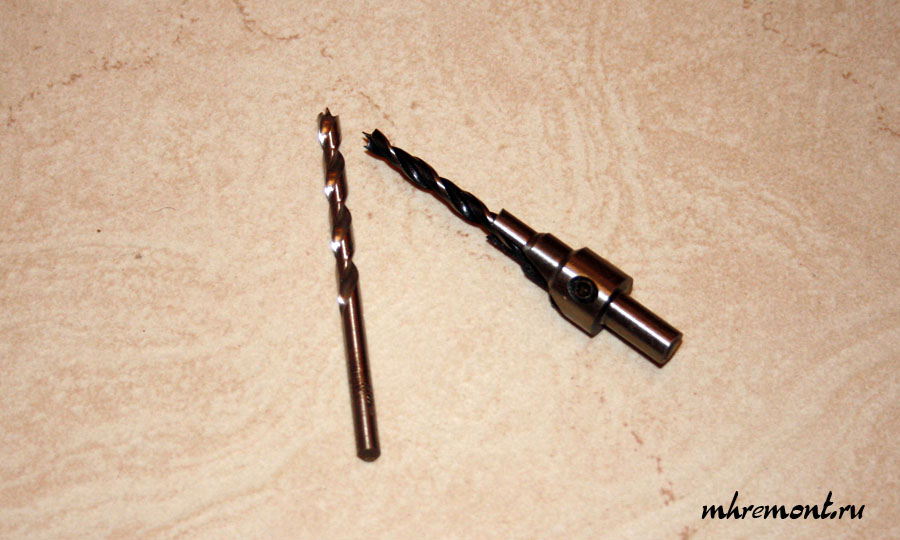

Сверло для конфирмата (справа) и сверло по дереву (слева), которое удобно применять для сверления отверстий при сборке мебели.
Рис.6.

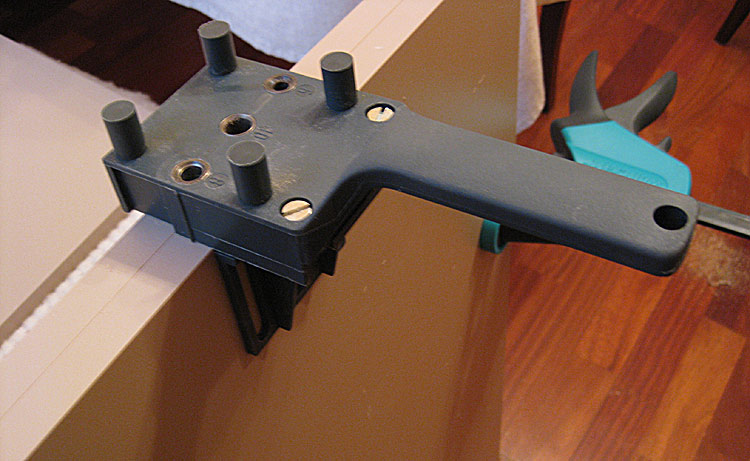

Кондуктор для точного сверления отверстий под конфирмат различного диаметра.
Рис.7.

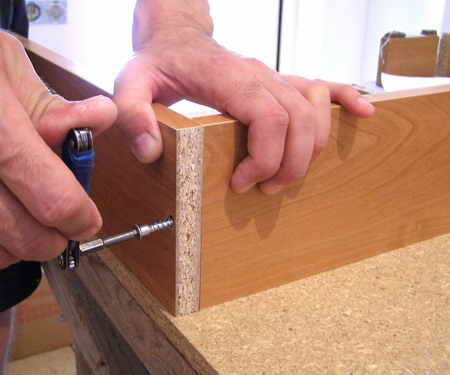

Стягивание деталей с помощью конфирмата. Выполнять стяжку следует осторожно, иначе можно сорвать резьбу и соединение будет не прочным.
Рис.8.

На собранные шкафы устанавливается задняя стенка. Далее монтируются ножки. Они могут быть декоративные либо регулируемые пластиковые, далее к ножкам крепится цоколь кухни. Их стандартная длина 100, 120 и 150 мм.

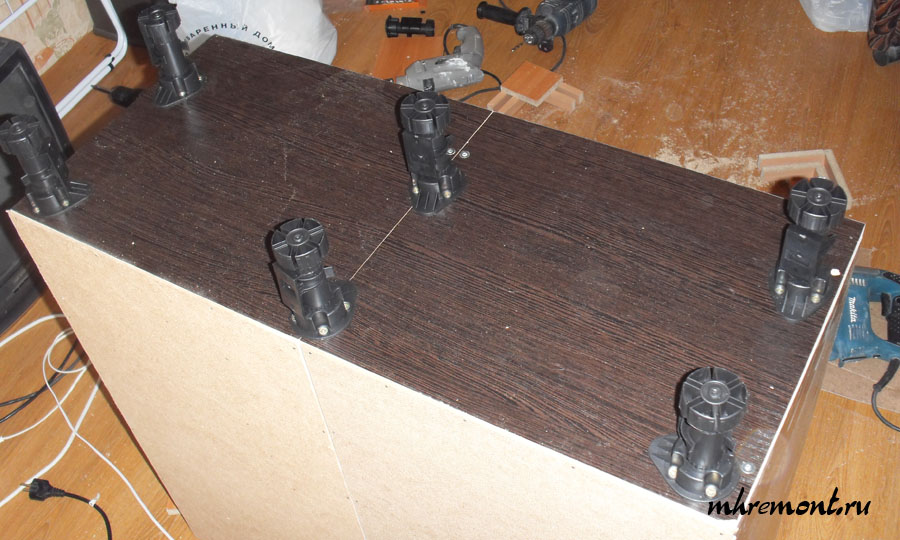

Регулируемые ножки. Первый ряд ножек должен быть смещен на 7-10 см вглубь шкафа.
Рис.9. Регулируемые ножки. Первый ряд ножек должен быть смещен на 7-10 см вглубь шкафа.

Шкафчики по очереди устанавливаются на свои места и стягиваются между собой. Для стягивания применяется специальная межсекционная стяжка. В качестве альтернативы можно использовать саморезы длиной 30 мм. Работать они будут не хуже. Шляпки саморезов можно скрыть самоклеющейся заглушкой, также маскируют шляпки конфирмата.

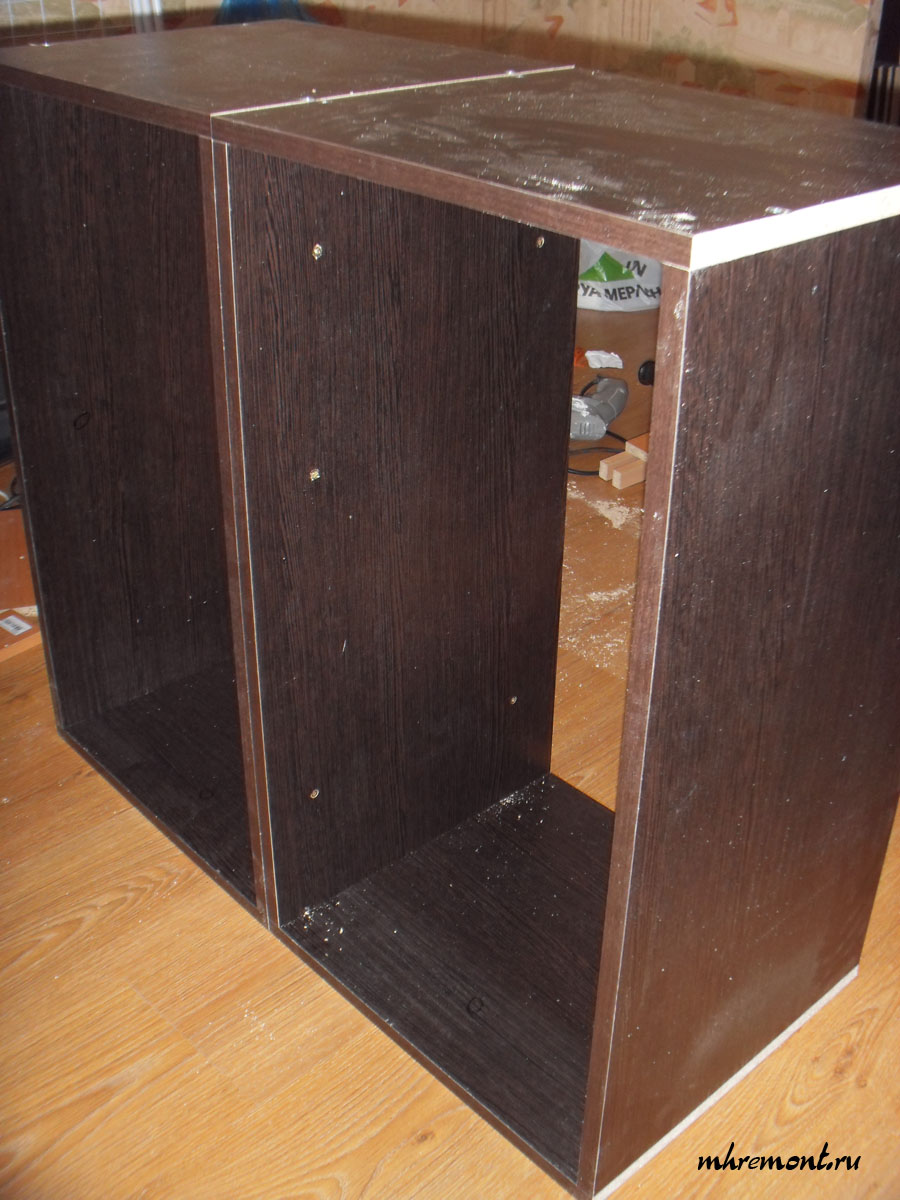

Стяжка шкафов. На фото стяжка выполнена саморезами длиной 30 мм.
Рис.10. Стяжка шкафов. На фото стяжка выполнена саморезами длиной 30 мм.

Верхние шкафы стягиваются после установки на место. Для установки навесных шкафчиков применяется регулируемый подвес. Он позволяет выставить все элементы по горизонтали и вертикали.

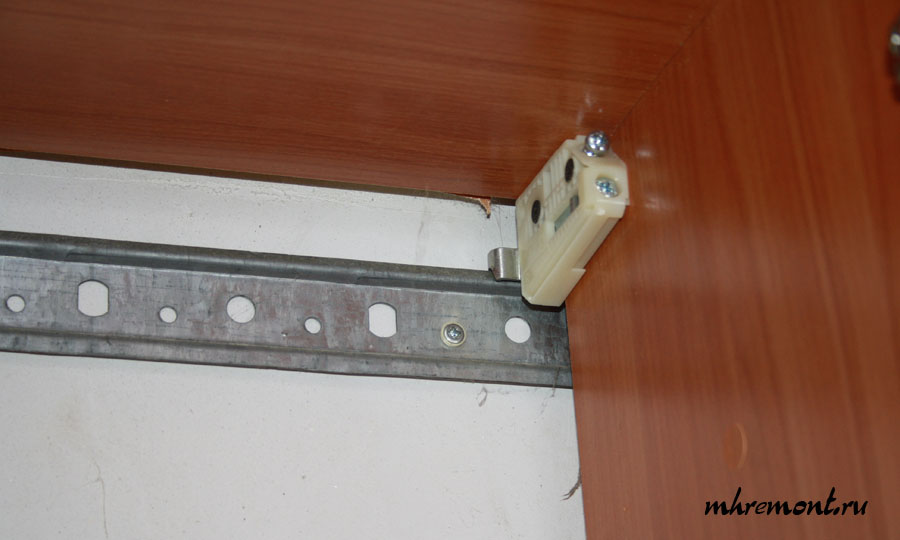

Регулируемый подвес и планка. Применяется для подвеса шкафов верхнего ряда. Грузоподъемность подвесов 80 кг.
Рис.11. Регулируемый подвес и планка. Применяется для подвеса шкафов верхнего ряда. Грузоподъемность подвесов 80 кг.

Заключительным этапом сборки каркаса является установка столешницы. Столешница крепится к шкафам саморезами длиной 30 мм.

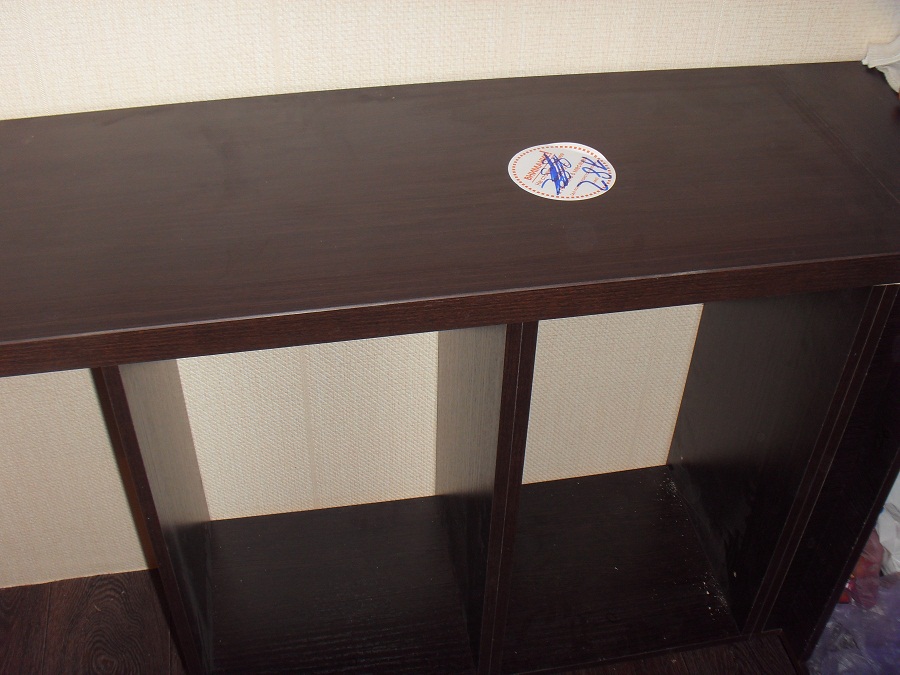

Собранный каркас нижнего ряда шкафов с установленной столешницей.
Рис.12. Собранный каркас нижнего ряда шкафов с установленной столешницей.

Установка фасада, мойки, цоколя

На готовый каркас можно устанавливать фасад, цоколь, мойку и пр.

Фасад крепится с помощью петель. На дверках делают углубления (фрезеровку) под чашку петли. В зависимости от ее размеров диаметр углубления различный. Фрезеровку под петли целесообразно заказывать при распиле. Стоит это не дорого, но позволит избежать дополнительной работы, возможных ошибок и необходимости приобретать специальное сверло Форстнера.

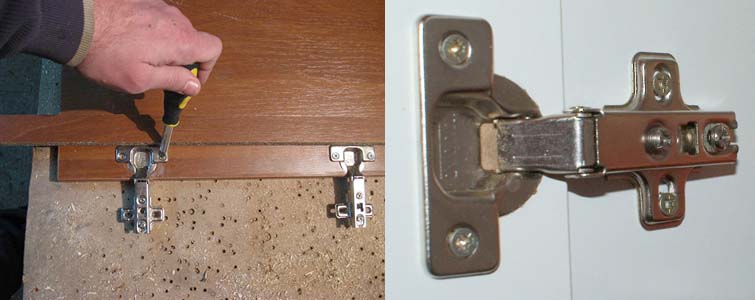

Установка петель для крепления фасада.
Рис.13. Установка петель для крепления фасада.

При установке дверок в угловые шкафы необходимо использовать петли с нестандартным углом открытия.

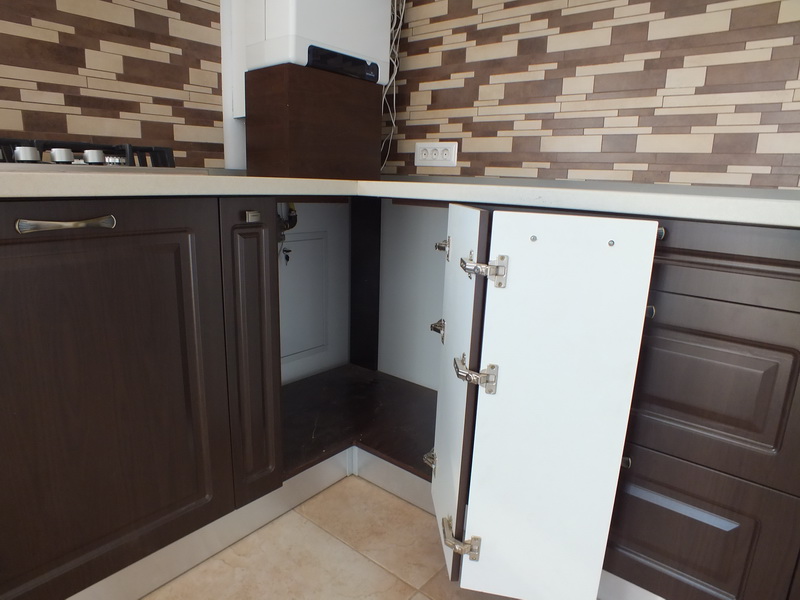

Особенность установки дверцы в угловой шкаф кухни. Применяются специальные петли.
Рис.14. Особенность установки дверцы в угловой шкаф кухни. Применяются специальные петли.

После того как дверцы установлены можно провести монтаж ручек.

Для кухонного цоколя может применяться деталь из ЛДСП или специальная пластиковая планка. Использование последней предпочтительнее, так как она защищена от влаги и прослужит значительно дольше.

Цокольная планка крепится к ножкам кухонного гарнитура. Цоколь целесообразно утопить в тело кухонного гарнитура на 7-10 см, так пользоваться кухней будет удобнее.

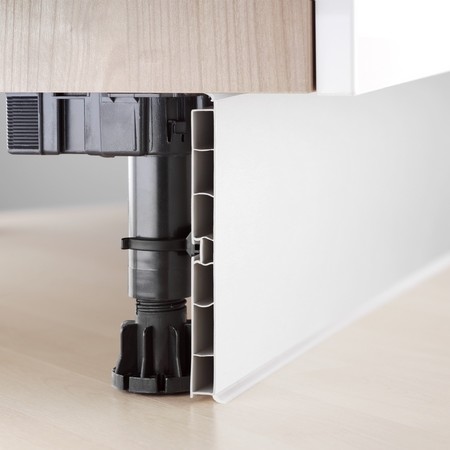

Цоколь закрепляется к ножкам специальным крепежом, идущим в комплекте с ножками.
Рис.15. Цоколь закрепляется к ножкам специальным крепежом, идущим в комплекте с ножками.

Большинство моделей моек врезается в столешницу. С помощью шаблона, идущего в комплекте с мойкой, отмечается линия пропила. После подготовки отверстия, мойка устанавливается с помощью специального крепежа.

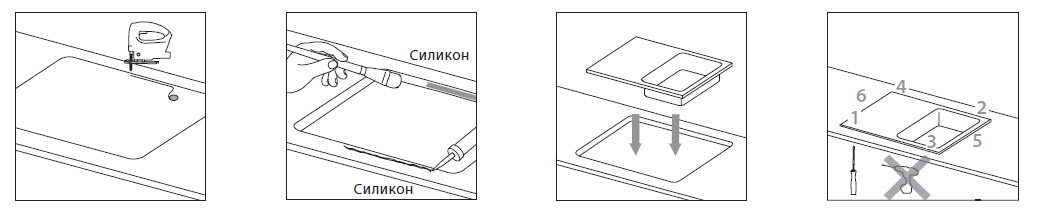

Порядок установки кухонной мойки.
Рис.16. Порядок установки кухонной мойки.

Фартук для кухонного гарнитура

Фартук — это неотъемлемый элемент любой кухни, который декорирует и защищает стену между столешницей и верхним рядом шкафов. Он может быть изготовлен из МДФ или керамической плитки.

Фартук из МДФ можно приобрести готовый или изготовить на заказ. Он крепится к стене саморезами, которые в дальнейшем скрываются угловыми накладками.

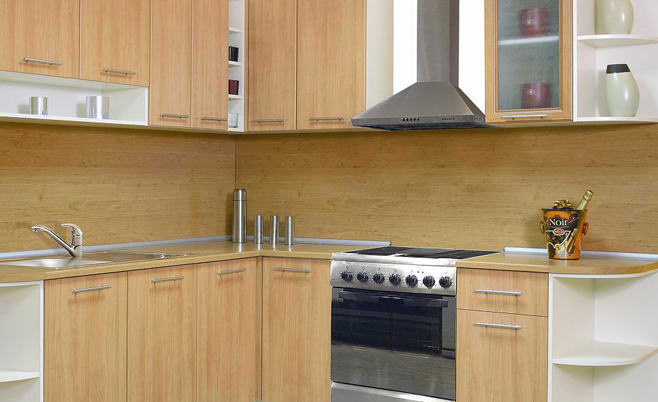

Фартук для кухонного гарнитура из МДФ.
Рис.17. Фартук для кухонного гарнитура из МДФ.

Как сделать фартук для кухни своими руками? Очень просто – изготовить его из керамической плитки. Однако такой подход более длительный, т.к. работа по укладке может занять несколько дней. При этом фартук из плитки более долговечен и фундаментален, что не может не сказаться на дизайне.

Фартук из керамической плитки.
Рис.18. Фартук из керамической плитки.

Завершающим элементом является пристеночный плинтус. Он имеет и функциональное назначение - закрывает место стыка фартука и кухонного гарнитура, тем самым препятствуя попадания грязи и влаги на незащищенные участки.

Подсветка кухонной мебели

Подсветка на кухонном гарнитуре — это не только элемент декора, но и освещение рабочей зоны, которая напрямую влияет на утомляемость, поэтому важно сделать хорошее и функциональное освещение.

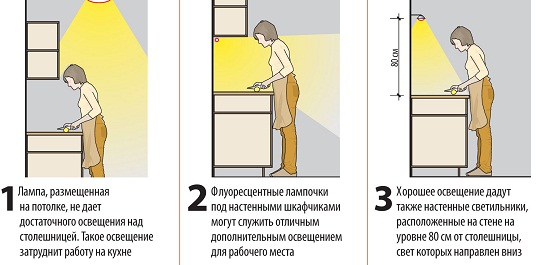

Освещение кухонной мебели.
Рис.19. Освещение кухонной мебели.

Как видно из инфографики (рис.19) наиболее функциональная — это подсветка под кухонными шкафами. Сделать освещение рабочей зоны кухни можно из светодиодной ленты. Для этого ее наклеивают на нижнюю стенку верхнего ряда шкафов. Подсветка столешницы кухни может быть выполнена с использованием специальных коробов с рассеивателем для лед ленты.

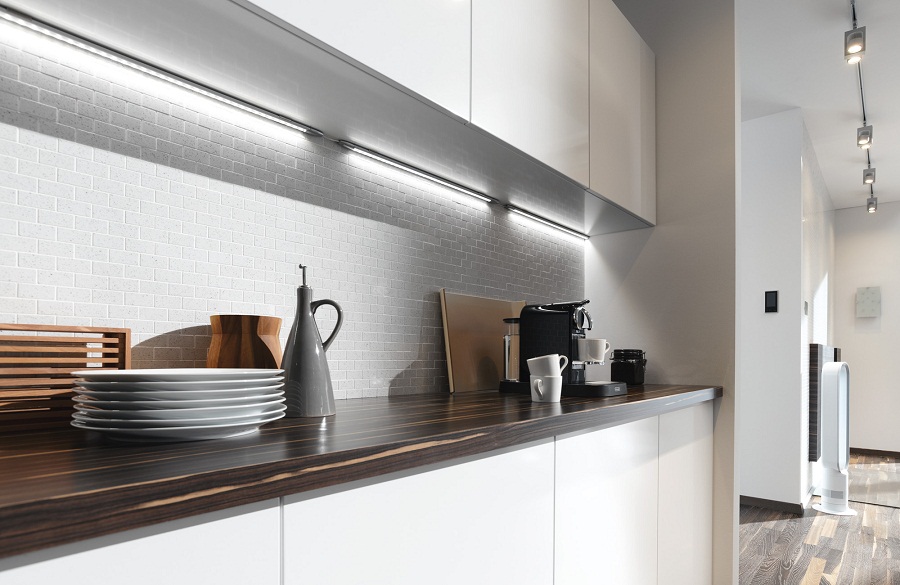

Светодиодная подсветка для кухни.
Рис.20. Светодиодная подсветка для кухни.

Чертежи кухонных гарнитуров

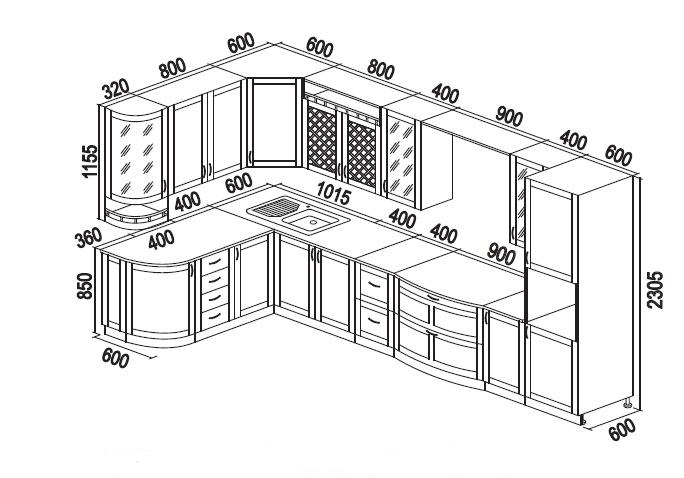

Чертеж кухни с угловой мойкой.
Рис.21. Чертеж кухни с угловой мойкой.

Чертежи кухонных модулей.
Рис.22. Чертежи кухонных модулей.

Чертежи кухонных секций.
Рис.23. Чертежи кухонных секций.

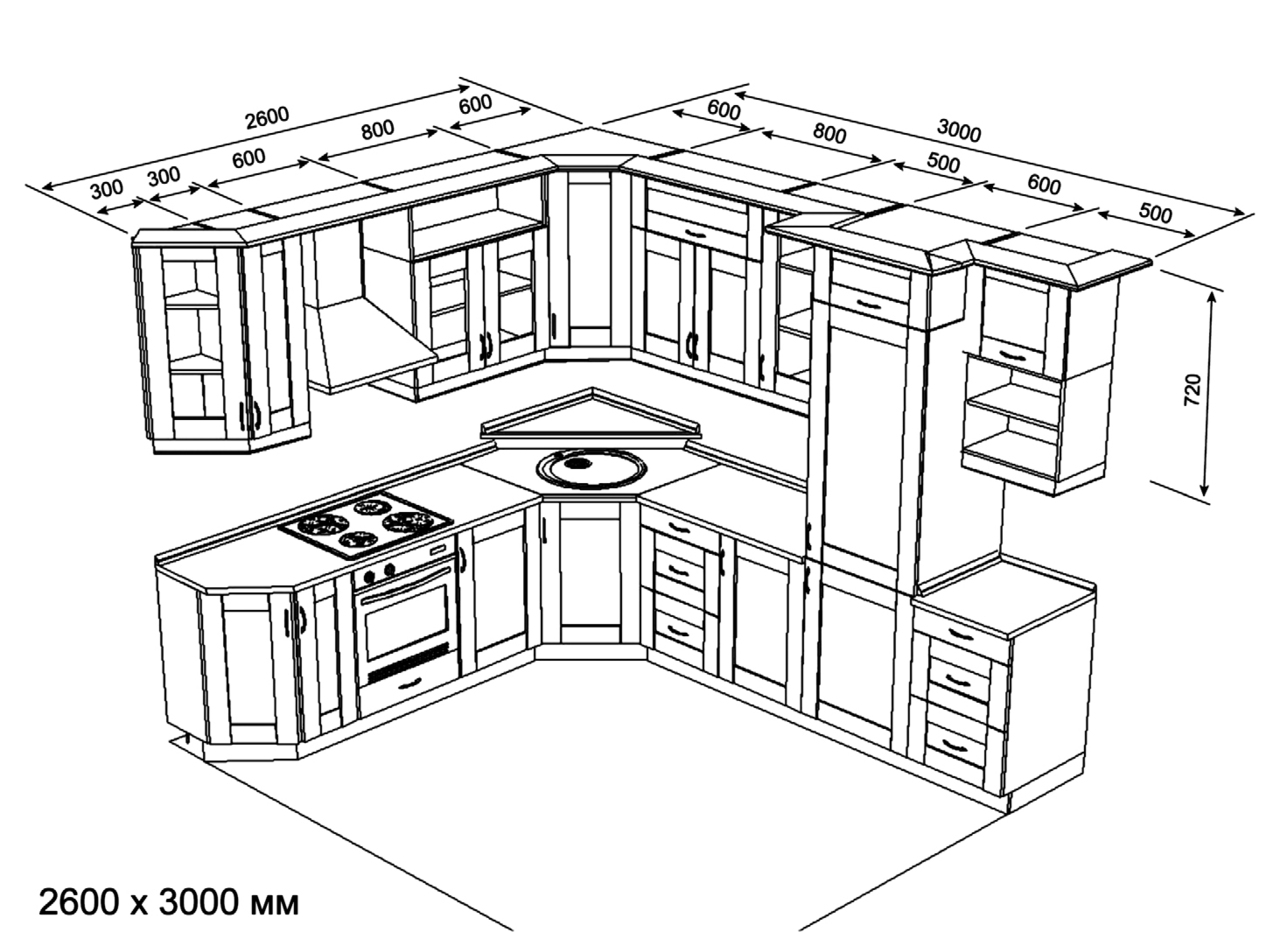

Чертеж угловой кухни.
Рис.24. Чертеж угловой кухни.

Варианты наполнения шкафов кухонного гарнитура

Чтобы было удобно и красиво сконструировать кухню мало, необходимо еще добиться высоких функциональных качеств и эргономики. Сделать это можно с помощью различного вида кухонной фурнитуры, такой как выдвижные ящики, корзины, цокольные ящики и пр.

Вот несколько идей по заполнению шкафов.

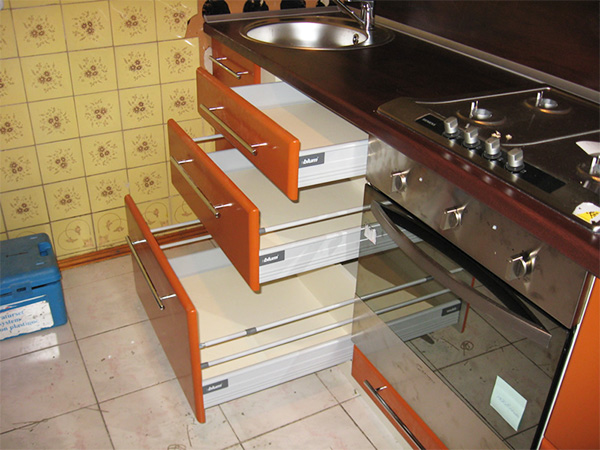

Выдвижные ящики изготовлены из готового комплекта, называемого «метабокс».
Рис.25. Выдвижные ящики изготовлены из готового комплекта, называемого «метабокс».

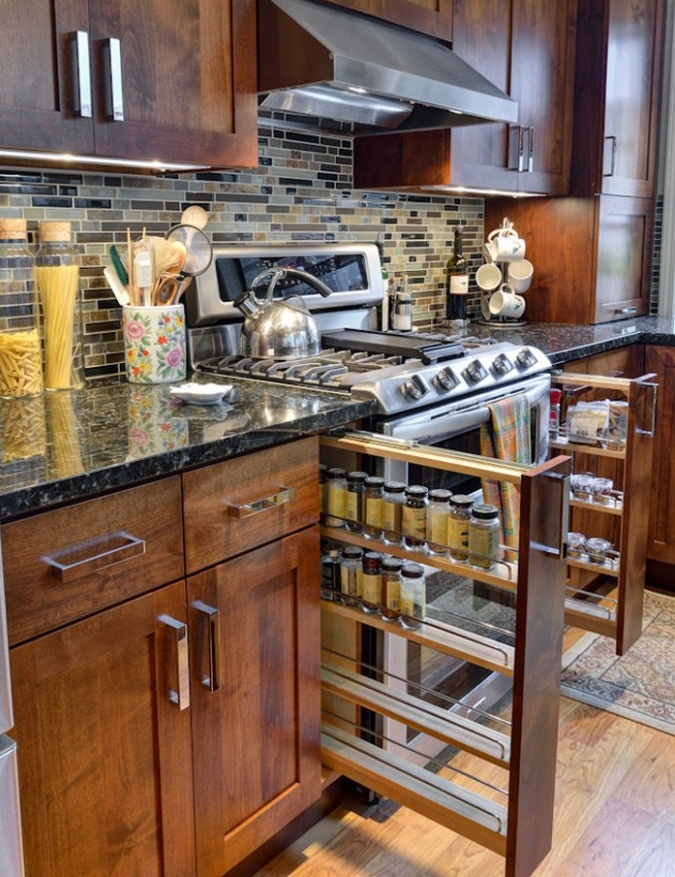

Выдвижные вертикальные ящики по обе стороны от плиты. Удобно для хранения специй и масла.
Рис.26. Выдвижные вертикальные ящики по обе стороны от плиты. Удобно для хранения специй и масла.

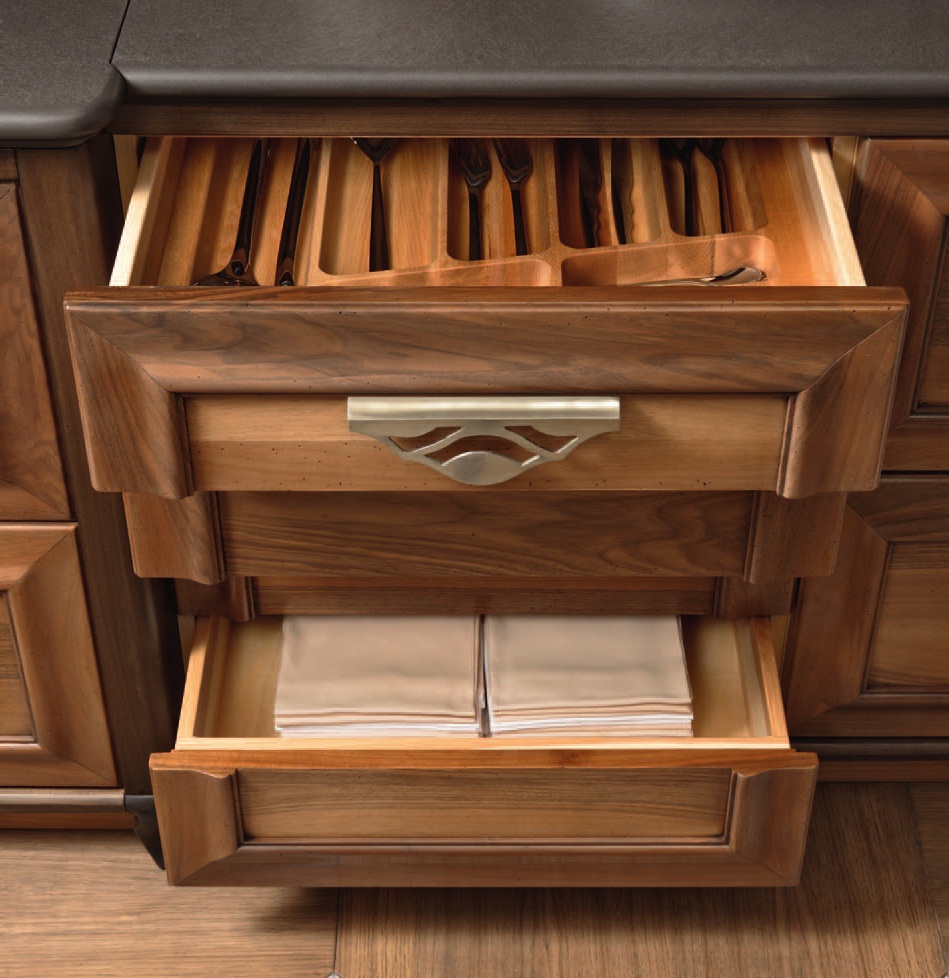

Пенал для столовых приборов.
Рис.27. Пенал для столовых приборов.

Цокольный ящик изготовленный на основе стандартных комплектующих.
Рис.28. Цокольный ящик изготовленный на основе стандартных комплектующих.

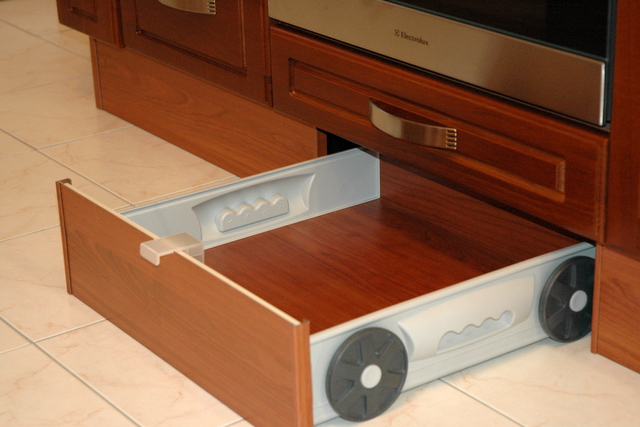

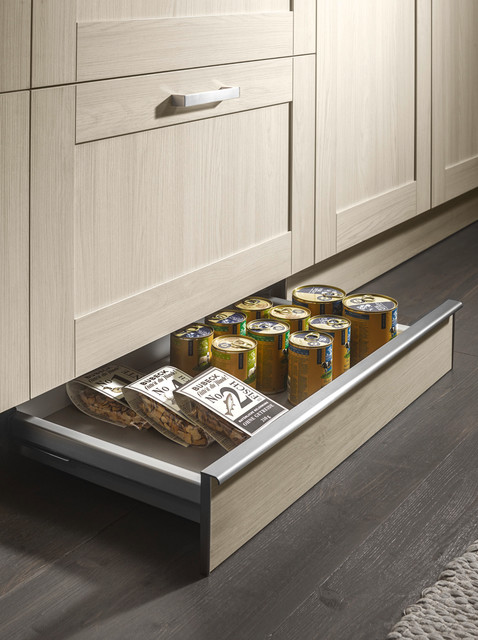

Выдвижной цокольный ящик – дополнительное место для хранения.
Рис.29. Выдвижной цокольный ящик – дополнительное место для хранения.

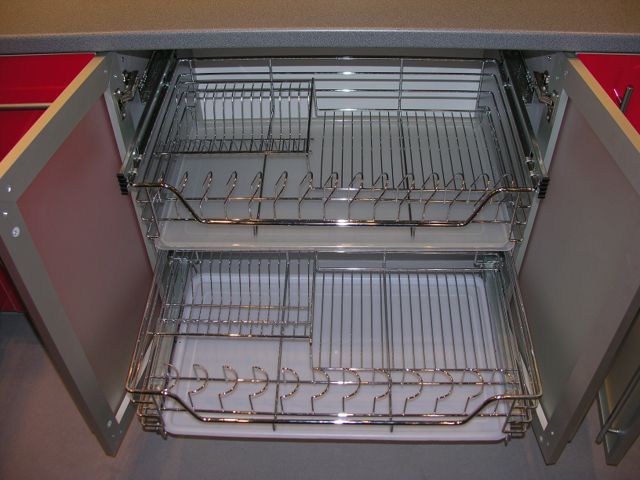

Выдвижные корзины для посуды. Нестандартное, но очень удобное решение.
Рис.30. Выдвижные корзины для посуды. Нестандартное, но очень удобное решение.

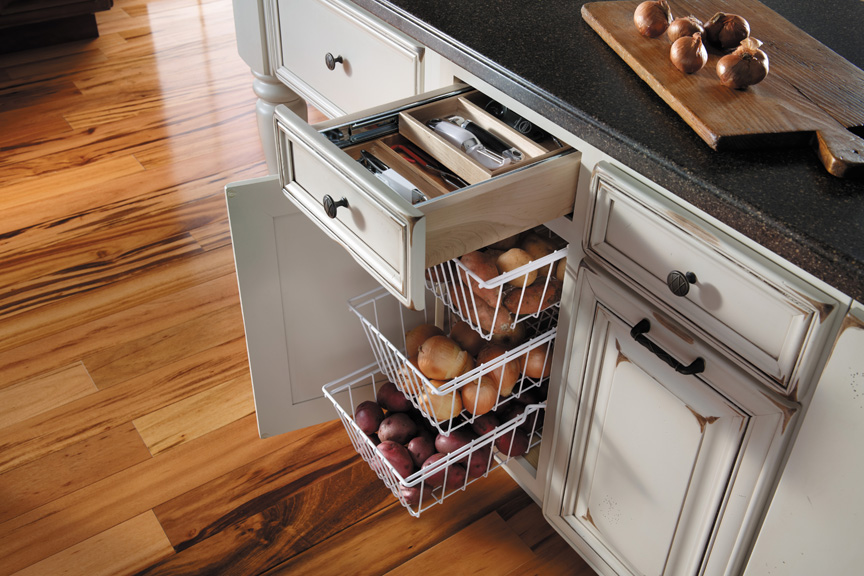

Выкатные корзины для хранения продуктов.
Рис.31. Выкатные корзины для хранения продуктов.

Выдвижная корзина для углового шкафчика.
Рис.32. Выдвижная корзина для углового шкафчика.

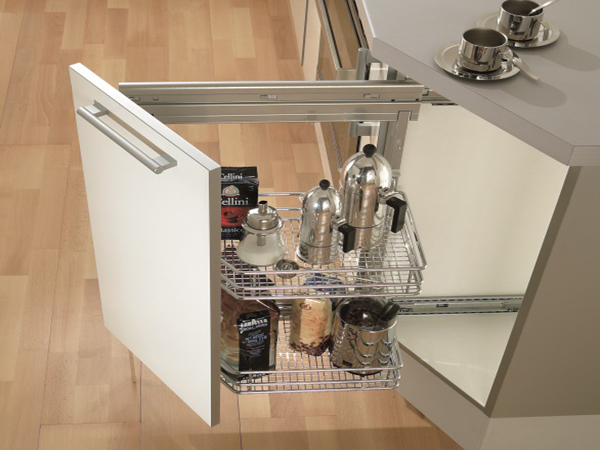

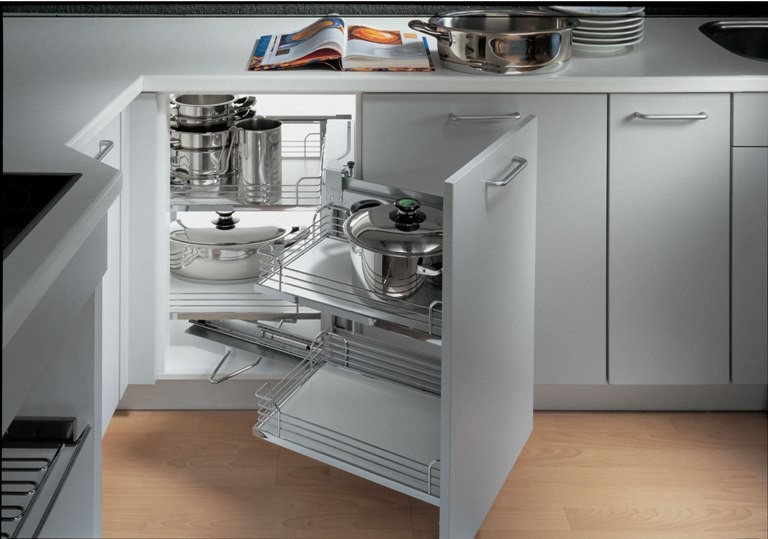

Фурнитура для углового кухонного шкафа, позволяющая использовать все его пространство.
Рис.33. Фурнитура для углового кухонного шкафа, позволяющая использовать все его пространство.
